Primera asignación Diccionario de Datos

Ezequiel Castillo Cabrera

1. Concepto de Diccionario de Datos

un diccionario de datos es un repositorio único para todo el proyecto de desarrollo del nuevo sistema nos ayuda a conceptualizar el sistema y la forma en que este necesitará trabajar.

2. Cuál es el objetivo y la función del Diccionario de Datos.

el diccionario de datos nos permite validar los requerimientos están documentados en casos de uso a su vez es el punto inicial para el diseño de bosquejos de interfaces de usuario también nos permite determinar el contenido de las clases del modelo del dominio y fundamentalmente nos proporcionan una notación formal del contenido de los flujos de entrada y salida y estructuras de datos.

3. Qué son las estructuras de datos o flujos de entrada y salida de datos.

son los flujos de entrada y salida que son las estructuras de datos de la interacción entre los actores y el sistema surge un intercambio de información la información que un actor ingresa al sistema se modela a través de flujos de datos en este caso flujos de datos de entrada ya que la información ingresa al sistema a su vez existe cierta información que el sistema pone a disposición de los actores esta información también se modela a través de flujos de datos pero en este caso flujos de datos de salida ya que la información sale del sistema.

4. Qué se necesita para definir los flujos de entrada y salida.

para definir flujos de entrada y salida como mínimo necesitamos dos cosas por un lado el nombre del fruto y, por otro lado la composición del mismo cuando nos referimos al nombre decimos que tiene que ser significativo del contenido a su vez no tiene que estar atado a ninguna implementación física es fundamental que esté antecedido por una letra 'e' o s para indicar si el flujo es de entrada o de salida opcionalmente antes de la letra puede ir un número para identificarlos entre sí y si el nombre del flujo tiene más de una palabra podemos definir una convención y es fundamental respetarla durante todo el modelado por ejemplo podemos decir que la primera palabra está en minúsculas las siguientes en mayúsculas no podemos separarlas con guión medio cuando hacemos referencia a la composición de los flujos decimos que estos pueden estar formados por elementos de datos o también conocidos como atributos y estructuras.

5. Qué son Elementos de Datos, explique los tipos que existen.

elementos de datos también conocidos como atributos datos primitivos o datos elementales son los bloques básicos para todos los demás son aquellos para los cuales no existe una descomposición significativa el significado de ellos depende del dominio del sistema con esto hacemos referencia a que un mismo caso dependiendo del dominio del sistema lo podemos modelar de diferentes maneras por ejemplo si deseamos modelar un domicilio lo podríamos hacer con un solo atributo un llamado a domicilio donde contenga toda la información o podríamos tener varios atributos en donde todos juntos nos hagan referencia al domicilio la elección de alguna de las opciones está dada como dijimos antes por el dominio del sistema en estudio cuando definimos elementos de datos como mínimo debemos definir el nombre esto tiene que ser significativo de lo que el elemento representa y a su vez debe seguir la mismas consideraciones que definimos previamente para los nombres de los flujos de entrada y salida a su vez los atributos pueden pertenecer a un tipo de elementos como se puede ver en la tabla existen tres tipos de elementos de datos los numéricos que admiten valores numéricos enteros o no enteros los alfanuméricos que son cadenas de caracteres y los juliá nos transmiten solo verdadero y falso.

6. Cómo está formado un paso del caso de uso.

un paso de caso de uso está formado generalmente por dos oraciones separadas de punto y seguido la primera oración nos describe qué es lo que el actor ingresa al sistema en la segunda oración encontramos la respuesta del sistema que puede ser externa o interna la fuente de los flujos de entrada y salida se van a encontrar en lo que ingresa el actor al sistema y en la respuesta externa de existencia obviamente para flujos de entrada vamos a mirar en la primera oración y para flujos de salida vamos a mirar en la respuesta externa del sistema.

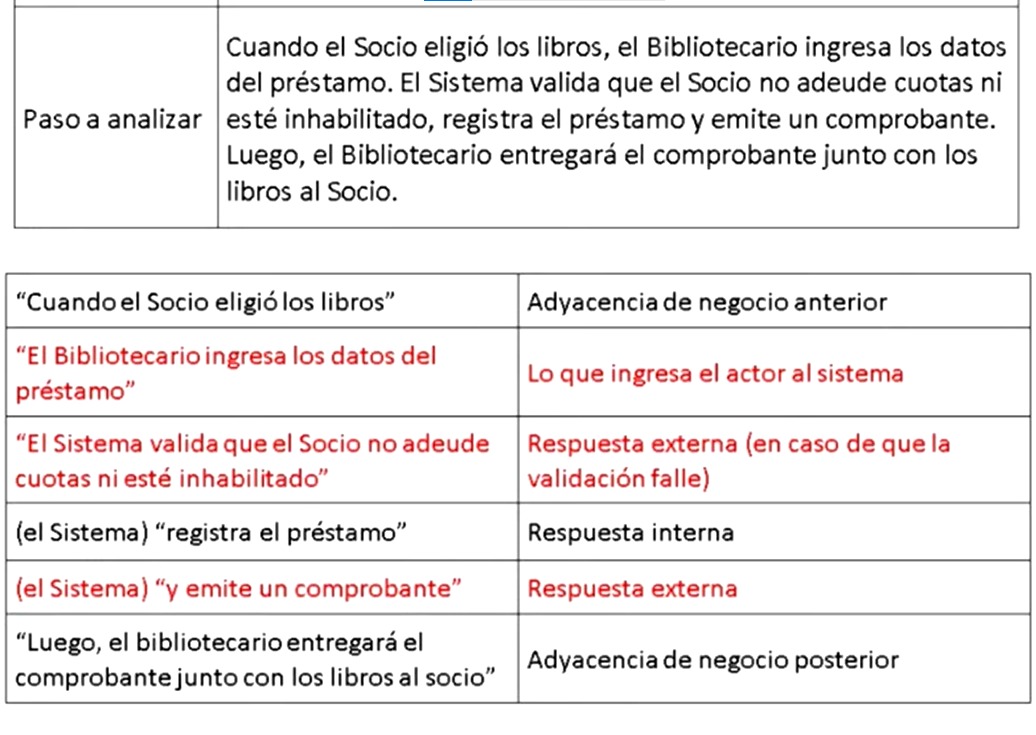

7. Escriba el ejemplo presentado.
